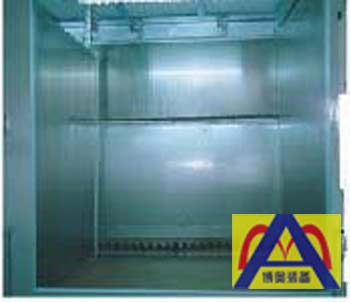

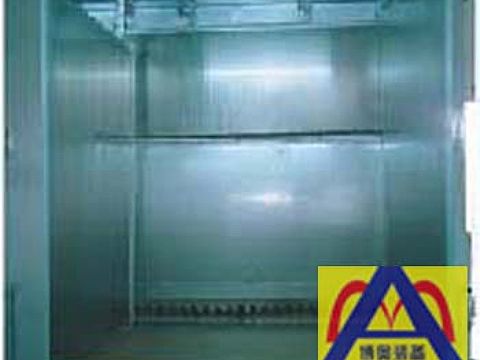

水簾式噴漆室是我公司系列濕式漆霧處理設備，廣泛應用于機械、機車、輕工、電子、儀器儀表、五金工具、文體用品等行業的中、小型零部件的噴漆；適合于涂裝工作量大，涂裝要求高的場合；主要由室體、蓄水池、水幕系統、水循環系統、漆霧處理系統、送風系統（可選配）、排風系統、照明系統、廢氣濃度檢測系統（可選配）、控制系統等組成。
技術特點：
1、水淋板為不銹鋼弧線形結構，流線設計，永不銹蝕、水簾均勻、無斷流分流；
2、水簾、水洗、渦旋多級功能組合設計；過噴的漆霧，在排風機離心力作用下吸至漆霧處理室，被多次、多級、多強制的混合洗滌；其漆霧的處理過程包括：水幕沖刷、水簾過濾、渦旋霧化；漆霧的捕捉、處理去除率高達98％以上。
3、迷宮式氣水分離器，確保水、氣有效分離，阻止排風帶水；
4、防爆照明裝置，保證室體內工作照度；
5、采取后置集渣池?fù)圃?，池?nèi)添加凝聚劑，使漆渣呈海綿團狀上浮，便于清理；更符合噴漆作業環境；
6、控制系統采用變頻控制，節省運行費用，同時也降低設備運行噪聲；
7、室體采用模塊化組合式設計制造，符合人機工程學，能夠根據客戶實際需要選配合適的規格，且室體的安裝場地非常適合各種廠房條件安裝使用；
8、工件物流轉運可選配固定旋轉工作臺式、地面輸送通過式、懸掛輸送通過式；
9、操作室可根據工件的大小采用固定式、移動伸縮式，適合中型工件噴漆或小型工件集中噴漆；
序 | 型號 | 外型尺寸 | 操作空間 | 風量 | 出口法蘭 | 照明 | 水箱 |
1 | BAO-10 | 1000x1800x2570 | 1000x600x1850 | 4000-5330 | 530x530x1 | 20 | 0.5 |
2 | BAO-15 | 1600x1800x2820 | 1500x600x1850 | 6000-8000 | 530x530x1 | 60 | 0.7 |
3 | BAO-20 | 2100x2100x2820 | 2000x900x1850 | 8000-10700 | 530x530x2 | 60 | 0.8 |
4 | BAO-26 | 2600x2100x2820 | 2500x900x1850 | 10000-13320 | 530x530x2 | 80 | 1.2 |
5 | BAO-30 | 3100x2100x2820 | 3000x900x1850 | 12000-16000 | 630x630x2 | 120 | 1.3 |
6 | BAO-38 | 3800x2100x2820 | 3700x900x1850 | 14800-19700 | 630x630x2 | 120 | 1.6 |
7 | BAO-45 | 4600x2400x2820 | 4500x1200x2100 | 20400-27000 | 800x800x2 | 160 | 2.0 |
8 | BAO-50 | 5100x2400x2820 | 5000x1200x2100 | 22700-30000 | 800x800x2 | 160 | 2.2 |
9 | BAO-80 | 8100x2400x2820 | 8000x1200x2100 | 36300-48000 | 630x630x4 | 240 | 3.5 |
以上產品為我公司的標準產品，其配置為我公司基本型配置，我公司可根據用戶要求設計、制作各種非標產品，其配置可另行協商解決。
