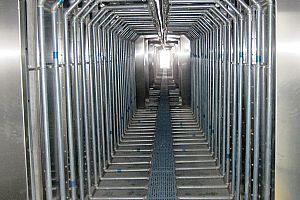

柵體-----這是聯接設備部件的主體,其形狀如封閉隧道結構,根據工藝流程,利用防濺門將其分成若干處理段和過渡段。

1、全線棚體采用不銹鋼板制作,兩端采用仿形門,供工件出之用。

2、機組的棚體采用薄板無焊式、冷鉚迷言扣接連接形式。

3、輸送鏈在室體內運行,頂部懸掛輸送鏈開口處設保護罩及正壓式風幕封氣裝置,防止對懸鏈腐蝕。

4、輸送鏈底部通過棚體開口處設封氣排刷,防止水氣外逸。

5、進出口兩端設有氣室及風機,防止?jié)駳馔庖荨?/p>

6、棚體側面設有一道檢修門及扶梯平臺，進出口設有小梯。

        槽體----槽體的作用是儲存槽液,保證槽液正常的工作循環,設置有溢流槽、擋渣網、放水管及水泵吸口。槽體采用雙面焊接,保證下漏液,每只槽體均由主、副槽組成。

1、槽體采用20不銹鋼材料,外裝飾板也采用不銹鋼材料,整線美觀、易清理。

2、槽內設有溢流槽,控制槽液高度,排除飄浮物。

3、槽底部為斜面,方便清除槽底沉積污垢和槽內溶液。

4、設有雙層不銹鋼擋渣網,防止雜物吸附水泵,堵塞噴嘴及壞葉輪。

5、每只槽均設有放空管、溢流管和進水管。

6、同種槽液的相鄰槽體,采用槽液逆補方式,從而減低槽液員耗槽體上方設有活動加料蓋。

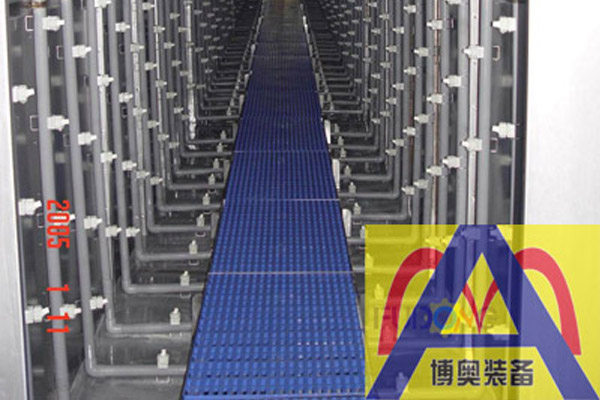

        噴淋系統----噴淋系統由水泵、管道及噴射管等部分組成。水泵采用不銹鋼泵。噴嘴排列科學，合理。 頂部通風裝置:在各處理槽的上方，設有頂部通風裝置，通過抽風使浸漬槽內的有害蒸汽排至室外。

        噴淋系統是完成工件噴洗的主要工作部分,是利用水泵將槽液送*定壓力0.12Mpa、拆卸清理方便、角度可調的快裝噴嘴,在保證工藝時間前提下,連續均勻的噴射到工件表。

1、噴淋采用立式液下泵,并選用上海知名產品,質量可靠。

2、選用增強聚丙烯材料的卡箍式快拆噴嘴,噴淋方向任意可調,拆卸清理方便,在≤90℃溫度下可長期使用。噴嘴由分解武零件組成,組合容易,并具有各種流星、噴射角度的錐面扁平等型號,可得到佳的組合。

3、每組噴淋均設有旁通壓力流量調節管路,通過旁路管上的調節閥,調整噴淋壓力,并設有顯示壓力表,噴淋壓力設計能力為0.08~0.12Mpa(0.8~1.2kgf/cm2)。

4、噴淋采用上行下送,均衡壓力,減少噴嘴堵塞。

5、噴淋支管與主管之間采用活接頭連接,方便拆卸清洗。問磷化渣采用高位沉降槽進行清理確保藥液質昰且兼作置換槽液之用。

        加熱系統-----該系統采用燃?xì)獬簾崴仩t加熱熱水為加熱熱源，升溫時間≤45min。

1、脫脂采用槽內列管式換熱器對槽液加熱,升溫速度快,熱效率高。

2、磷化采用槽外熱水間接加熱，熱水通過槽外板式換熱器加磷化液。

3、磷化板式換熱器配有清洗小車，采用6181除垢劑定期清洗除垢。

4、溫度控制用溫控表，自動控制。

        前處理噴淋裝置系統采用離心水泵通過管道由噴嘴形成高壓霧化效果，達到 清洗目的，其優點在于高壓霧化效果，使工件表面清洗干凈，容易形成批量生產，效率高，廣泛應用于家用電器，五金，燈飾，玩具，汽車零件等行業。

        海安縣博奧工業裝備技術有限公司專業生產前處理噴淋裝置等涂裝設備，公司擁豐富的生產經驗，并堅持 “質量優先，誠信經營”的理念，不斷進行技術創新，力求用更好的產品服務于廣大客戶。
